Hehku 20 · Kellonäytön ohjain

Satelliittisynkronoitu ajanpito suurille pikselikellonäytöille.

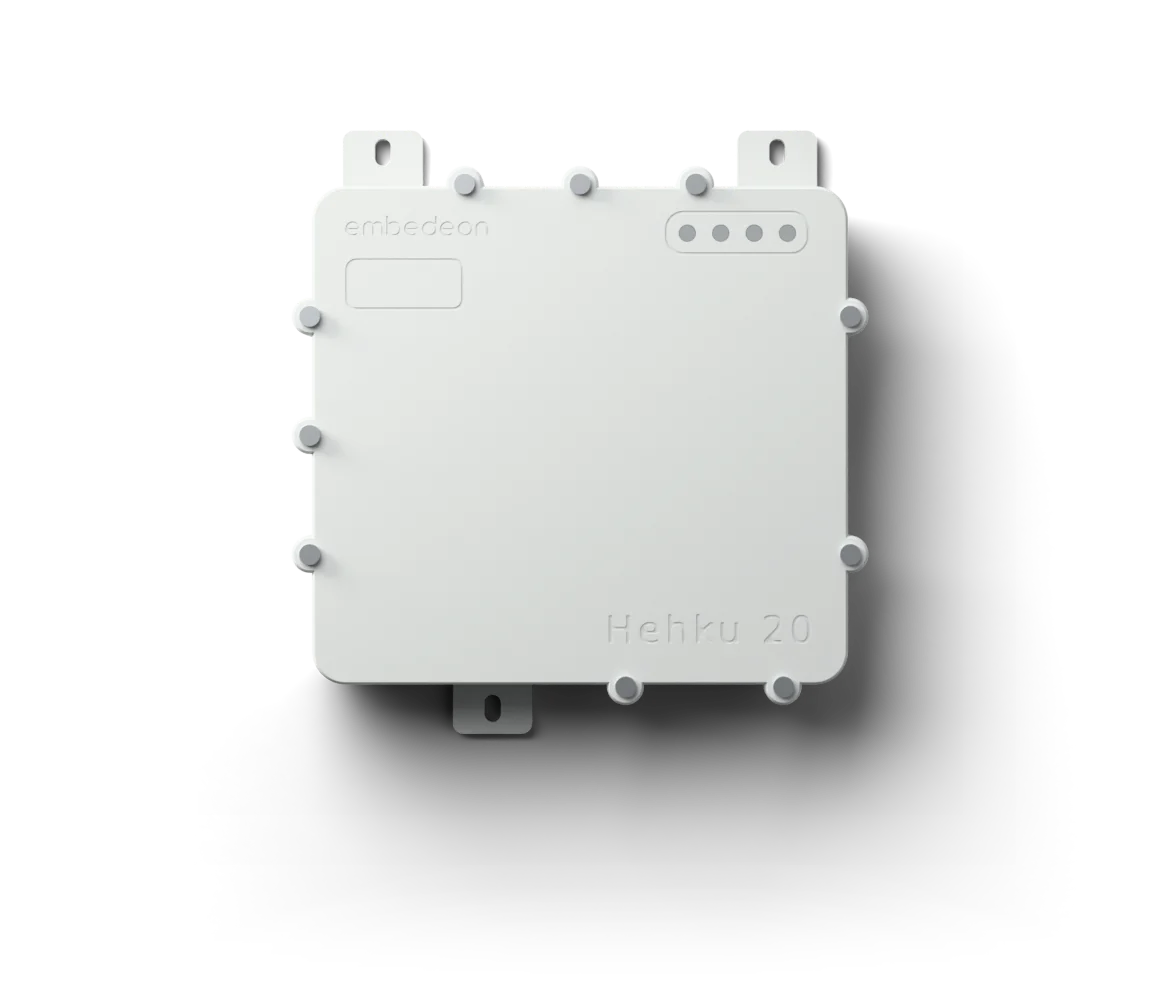

Hehku 20 on ohjain WS2815-pikselinauhoista rakennetuille kellonäytöille. Se hakee ajan GNSS-satelliiteista ja ohjaa pikseleitä.

Näin se toimii

Aika satelliiteista

GNSS-vastaanotin antaa päivämäärän ja kellonajan, ja reaaliaikakello pitää ajan vastaanottojen välillä. Ulkoinen aktiiviantenni liitetään piirilevyn SMA-liittimeen.
Yksi pikseliketju

Näytössä on neljä seitsemän segmentin numeroa ja kolme lisäsegmenttiä, yhteensä 31 segmenttiä. Jokainen segmentti on lyhyt WS2815-pikselien jono, tyypillisesti 10 pikseliä, ja kaikki segmentit ovat samalla datalinjalla.
Virta piirilevyn kautta

12 V:n virtalähde syöttää nauhat piirilevyn kautta. Enimmäisvirta on 6 A täysillä valkoisella, ja virtalähteen tulee olla mitoitettu 7–8 A:lle.

SMA-liittimeen kytketään aktiiviantenni kaapelilla, joten antenni voidaan sijoittaa paikkaan, josta on esteetön näkymä taivaalle.

WS2815-nauhat toimivat suoraan 12 V:n syötöstä. Nauhan tiheys on noin 96 LEDiä metrillä.

12 V:n syöttöpiirissä on napaisuussuoja, ylijännitesuoja ja 8 A:n sulake.

0,5 m leveässä näytössä on noin 150 LEDiä, ja sen virrankulutus on noin 3 A. Suuremmat näytöt edellyttävät virran syöttöä näytön eri kohtiin.

Syöttö: 12 V DC, enintään 13,5 V
LEDit: Osoitteelliset WS2815-pikselit 12 V:lla, noin 96 LEDiä metrillä
Näyttö: Neljä seitsemän segmentin numeroa ja kolme lisäsegmenttiä, tyypillisesti 10 LEDiä segmenttiä kohden; noin 1 m leveä, noin 300 LEDiä
Virta: 6 A täysillä valkoisella (20 mA LEDiä kohden); virtalähde mitoitettu 7–8 A:lle
LED-liitin: Neljä nastaa: 12 V, maa, data ja varadata
Aika: GNSS-vastaanotin ja reaaliaikakello vastaanottojen välillä; ulkoinen aktiiviantenni SMA-liittimessä
Ympäristö: Sisäkäyttö
Laajuus: Vain ohjainlaatikko; pikselinauhat hankitaan erikseen

Hehku 20

Tiedustelut käyttökohteista ja näyttökooista ovat tervetulleita.
