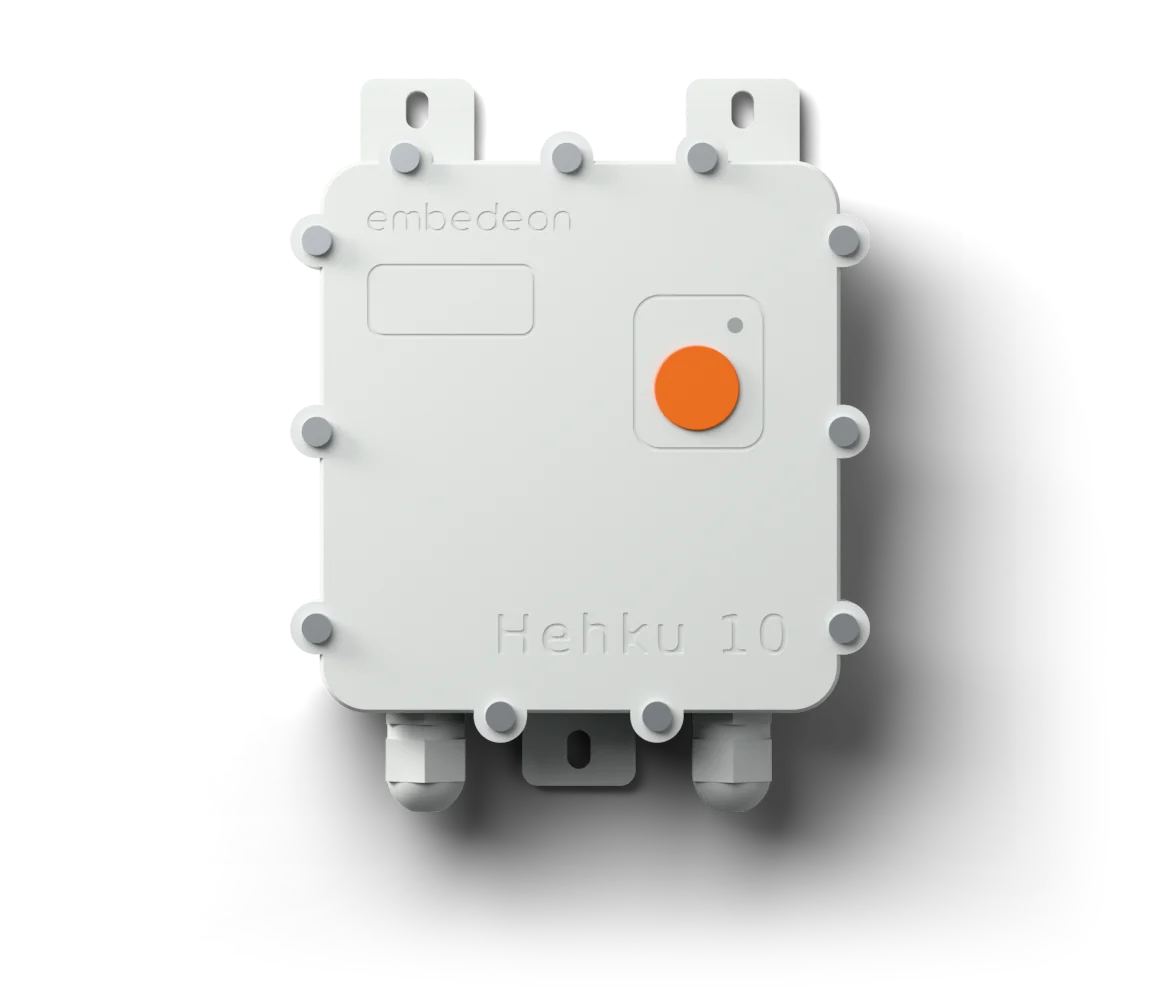

Hehku 10 · LED-himmennin ulkovaloille · 12 V ja 24 V
Valaistus seuraa aurinkoa ympäri vuoden ilman ajastimien säätöä.
Hehku 10 asennetaan virtalähteen ja LED-nauhan väliin. Laite laskee joka päivä sijaintinsa mukaisen auringonnousun ja -laskun ja vaihtaa valaistuksen automaattisesti päivä- ja yötason välillä. Toiminta tapahtuu kokonaan laitteessa ilman ulkoista verkkoyhteyttä.
- Syöttö
- 12 tai 24 VDC, ±10 %
- LED-lähtö
- 5 Ajatkuva
- Häivytys
- 5 minauringon noustessa ja laskiessa
- Kellon poikkeama
- 2,6 minvuodessa, noin
Auringonlasku siirtyy vuoden mittaan tunneilla. Kiinteä ajastin ei pysy mukana.
Jokainen pystyrivi on yksi vuoden 2026 päivä, keskiyö ylä- ja alareunassa. Vaalealla alueella Hehku 10 pitää nauhan asetetulla päivätasolla ja tummalla yötasolla. Se laskee ajat uudelleen joka päivä, joten aikataulu pysyy oikeana vuodenaikojen vaihtuessa, myös yöttömän yön ja kaamoksen aikana.
Valitun paikkakunnan päivien pituus näytetään tässä.
Normaaliaika, ei kesäaikaa. Auringon ajat lasketaan NOAA:n aurinkoyhtälöillä, samoilla kuin laiteohjelmistossa.
Asennus yhdellä käynnillä
-
Johdotus
Kansi avattuna virtakaapeli viedään yhden läpiviennin kautta tuloliittimeen ja nauhan kaapeli toisen kautta lähtöliittimeen. Laite toimii mistä tahansa 12 V:n tai 24 V:n DC-virtalähteestä ja syöttää nauhalle samaa jännitettä.
-
Asetukset puhelimella
Kun Hehku 10 saa virran ensimmäisen kerran, se avaa oman Wi-Fi-verkkonsa, ja asetussivu aukeaa automaattisesti puhelimen liityttyä verkkoon. Puhelin asettaa kellonajan. Paikkakunta valitaan listasta tai kartalta, minkä jälkeen asetetaan kaksi kirkkaustasoa.
-
Sulkeminen

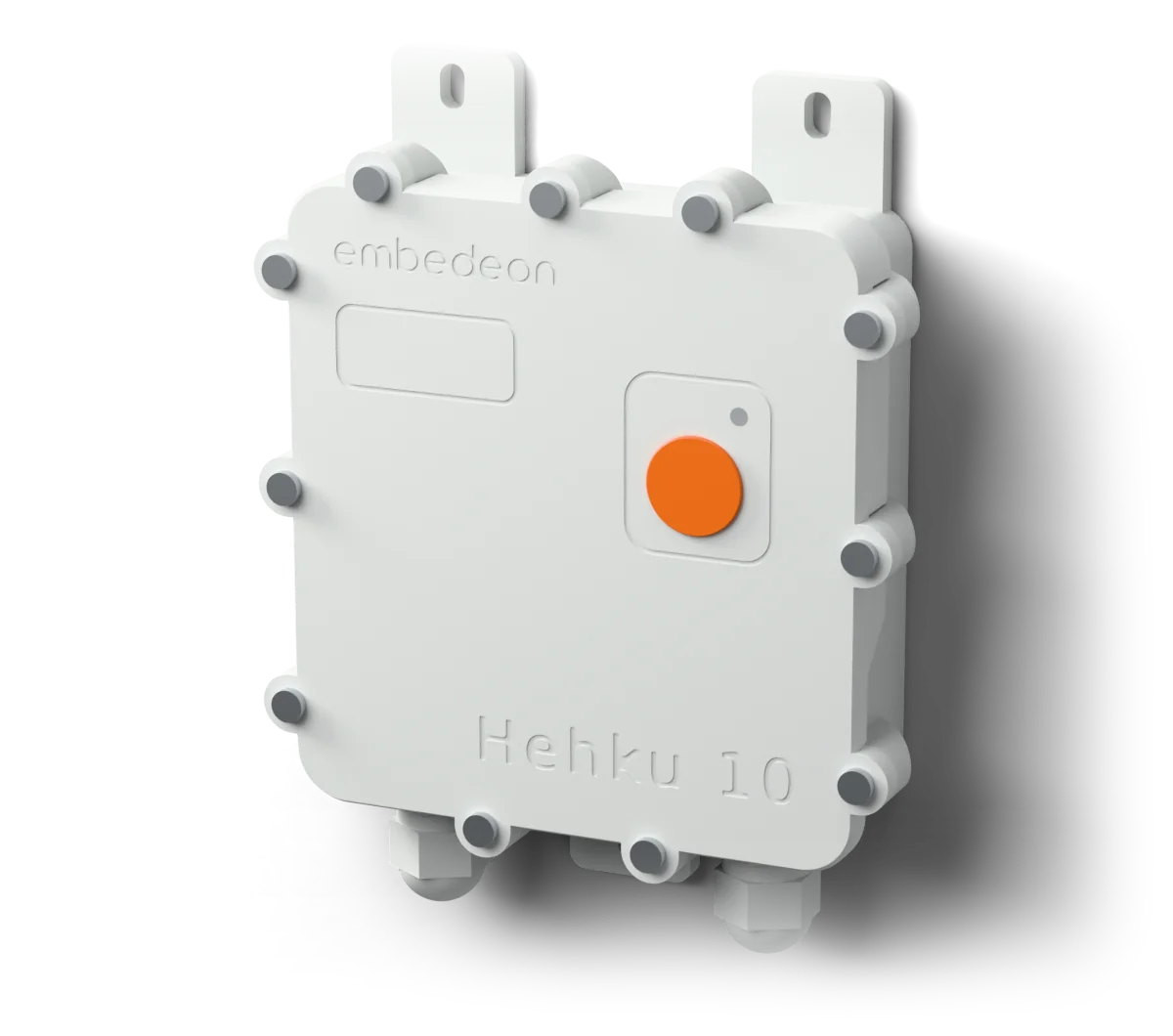

Tallennuksen jälkeen kansi suljetaan ja laite kiinnitetään seinään. Wi-Fi sammuu, ja Hehku 10 toimii siitä eteenpäin itsenäisesti. Asetuksia voi muuttaa myöhemmin avaamalla kannen ja painamalla asetuspainiketta.
Ominaisuudet
Itsenäinen ajanpito
Lämpötilakompensoitu kello ja nappiparistovarmistus säilyttävät ajan myös sähkökatkojen yli. Kellon poikkeama on noin 2,6 minuuttia vuodessa.
Tasaiset siirtymät
Auringon noustessa ja laskiessa nauha siirtyy tasolta toiselle viiden minuutin aikana PWM-himmennyksellä.
Suojapiirit
Laitteessa on suojaus väärää syöttönapaisuutta, syötön jännitepiikkejä ja nauhan puoleisia oikosulkuja vastaan. Oikosulun jälkeen laite katkaisee lähdön ja yrittää uudelleen.
Ulkokäyttöön tarkoitettu kotelo
Tiivisteellä suljettu seinäasenteinen kotelo, jossa on kaksi M12-kaapeliläpivientiä.
Lähtövirta enintään 5 A
5 A vastaa noin 60 W:n nauhaa 12 V:n syötöllä tai 120 W:n nauhaa 24 V:n syötöllä, jatkuvasti.
Toiminta ilman verkkoa
Asetukset tehdään kerran puhelimen selaimella, minkä jälkeen kaikki toimii laitteessa itsessään, riippumatta verkkopalveluista.
Tekniset tiedot
- Syöttö
- 12 V tai 24 V DC, ±10 % (10,8–26,4 V)
- LED-lähtö
- Enintään 5 A jatkuvasti, sama jännite kuin syötössä; PWM-himmennys
- Kirkkaus
- Erilliset päivä- ja yötasot, 0–100 %; tasojen välillä 5 min häivytys
- Suojaukset
- Väärä napaisuus, syötön jännitepiikit, lähdön oikosulku
- Ajanpito
- Paristovarmennettu reaaliaikakello (CR2032), poikkeama noin 2,6 min vuodessa
- Asetukset
- Laitteen oma Wi-Fi-verkko ja asetussivu minkä tahansa puhelimen selaimessa
- Kotelo
- Noin 109 × 115 × 30 mm, vaaleanharmaa, seinäasennus, tiivisteellä suljettu
- Kaapelien läpivienti
- Kaksi M12-kaapeliläpivientiä, kaapelin halkaisija 3–6,5 mm
- Ympäristö
- Ulkoseinäasennus
Hehku 10
Tiedustelut
Tiedustelut käyttökohteista ja tarvittavista määristä ovat tervetulleita.
Ota yhteyttä Embedeoniincontact@embedeon.com
